簡介：

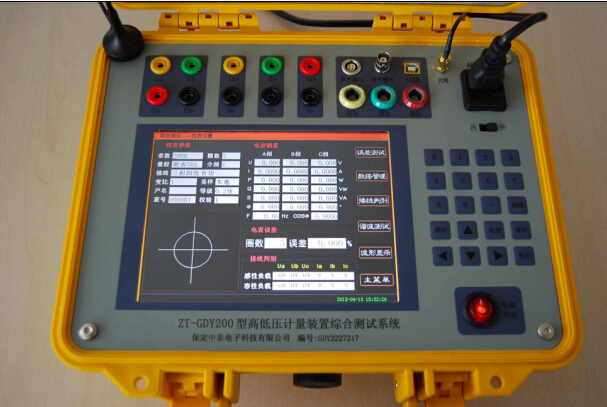

高低壓計量裝置綜合測試系統是針對高供高計用戶全面檢查而研制的一種便攜式檢測系統。由于高供高計的計量回路與高壓線直接相連，其計量準確性的判別往往局限于對CT、PT二次回路接線和電能表誤差的單獨檢測，CT、PT及變壓器變損等造成的系統綜合計量誤差不能做定量分析。該系統可根據用戶需求由1—5臺電力檢測儀組成，直接與變壓器二次出線側連接，計量變壓器的輸出電能，與計量柜中電能表計量電能進行比對，從而計量出整個計量回路的綜合誤差（包括：電能表誤差，PT 、CT二次接線導致的誤差，PT 、CT本身誤差以及變壓器的變損）。不僅如此，單臺設備獨立使用也具備非常完善的功能：包括檢測供電系統電能質量，檢測電能表誤差及向量圖的定位及分析等。
功能特點：
★電能通訊采用無線方式，無線傳輸距離無障礙時可達到10KM
★可顯示低壓側電壓、電流、功率、功率因數等電參量，同時顯示低壓側電壓， 電流相量圖及波形圖
★可測量32次以內諧波含量及波形失真度
★可存儲1000條檢測數據及現場打印結果，并可上傳至計算機
★測量高、低壓計量裝置的綜合誤差時可不停電，不改變計量回路，并可以不打開計量箱
★可同時測量低壓三相電流互感器變比、比差、角差
★單機及無線采樣器均由充電電池供電，一次充電可連續工作10小時 技術指標：
★電壓測量范圍：30—450V
★電流測量范圍：一次鉗表：5 A 500 A 1500A
★二次鉗表：5A
★工作頻率：45--55HZ
★相位角：－180℃―180℃
★全系統：0.5級 ★功率/電能精度 單機：0.3級（鉗表輸入） |
